Настройка устройства

Общие параметры

В разделе Настройки ➜ UserGate ➜ Настройки устанавливаются базовые параметры UserGate SWG.

Параметр	Описание
Часовой пояс	Часовой пояс, соответствующий вашему местоположению. Часовой пояс используется в расписаниях, применяемых в правилах, а также для корректного отображения времени и даты в отчетах, журналах и т. п.
Язык интерфейса по умолчанию	Язык, который будет использоваться по умолчанию в консоли
Режим аутентификации веб-консоли	Возможны следующие способы аутентификации пользователя (администратора) при входе в веб-консоль управления: По имени и паролю. Администратор должен ввести имя и пароль для получения доступа к веб-консоли. По X.509-сертификату. Для аутентификации по сертификату необходимо иметь сертификат пользователя, подписанный сертификатом удостоверяющего центра веб-консоли и установленный в браузере. При включении этого режима аутентификация по имени и паролю отключается. Вернуть режим аутентификации по имени и паролю можно с помощью команд CLI. Профиль клиентского сертификата. Аутентификация посредством сертификатов (PKI) использует профиль пользовательского сертификата, это позволяет управлять сертификатами для обеспечения безопасности и подтверждения подлинности в сетевых соединениях
Профиль SSL для веб-консоли	Профиль SSL для построения защищенного канала доступа к веб-консоли. Подробнее о профилях SSL — в разделе «Профили SSL»
Профиль SSL для страниц блокировки/авторизации	Профиль SSL для построения защищенного канала для отображения страниц блокировки доступа к веб-ресурсам и страницы авторизации captive-портала. Подробнее о профилях SSL — в разделе «Профили SSL»
Таймер автоматического закрытия сессии (мин.)	Таймер автоматического закрытия сессии в случае отсутствия активности администратора в веб-консоли
Автоматическое закрытие сессии по таймеру	Включение или отключение автоматического закрытия сессии по таймеру
Настройка времени сервера	Настройка параметров установки точного времени. Использовать NTP — использовать серверы NTP из указанного списка для синхронизации времени. Основной сервер NTP — адрес основного сервера точного времени. Значение по умолчанию — `pool.ntp.org`. Запасной сервер NTP — адрес запасного сервера точного времени. Время на сервере — позволяет установить время на сервере. Время должно быть указано в часовом поясе UTC
Учет изменений	При включенном учете изменений и создании Типов изменений любое изменение в конфигурации, вносимое администратором через веб-консоль, будет требовать указания типа изменения и описания вносимого изменения. В качестве типов изменения могут быть, например, указаны: распоряжение; приказ; регламентные работы. Количество типов изменений не ограничено
Центр обновлений	Параметры для управления скачиванием обновлений программного обеспечения UserGate (UGOS) и системных библиотек, предоставляемых по подписке (база категорий URL-фильтрации, СОВ, списки IP-адресов, URL, типов контента и другие). Обновления ПО — настройка канала обновлений (стабильные, бета), проверки наличия новых обновлений UGOS и скачивание офлайн-обновлений. При установке обновления можно задать точку восстановления устройства. Если точка восстановления была создана, после успешного завершения обновления в стартовом меню устройства появится опция восстановления предыдущей версии ПО. Обновления библиотек — проверка наличия обновлений библиотек, скачивание обновлений и настройка расписания автоматической проверки и скачивания библиотек. Проверить наличие обновлений библиотек и скачать последние обновления можно по ссылке Проверить обновления. Настроить автоматическое обновление библиотек можно по ссылке Настроить. Для каждой библиотеки можно настроить расписание автоматической проверки и скачивания обновлений. Вы можете выбрать одно из предустановленных значений или указать время вручную в cron-формате: <минуты: 0–59> <часы: 0–23> <дни месяца: 1–31> <месяцы: 1–12> <дни недели: 0–6, где 0 — воскресенье>. При ручном вводе также можно использовать следующие символы: Звездочка () — для выбора всех значений. Например, в поле для ввода часов символ означает, что резервное копирование должно выполняться каждый час. Дефис (-) — для указания диапазона значений. Запятая (,) — в качестве разделителя значений. Косая черта (/) — для указания шага между значениями. При установке флажка Единое расписание для всех обновлений* расписание текущей библиотеки будет применено ко всем библиотекам. ПримечаниеВ целях уменьшения нагрузки на систему рекомендуется устанавливать автоматическое обновление только для используемых библиотек
Модули	Вы можете настроить следующие модули UserGate SWG: HTTP(S)-прокси-порт — позволяет указать нестандартный (дополнительный) номер порта, который будет использоваться для подключения к встроенному прокси-серверу. По умолчанию используется порт TCP 8090; при изменении порт продолжает функционировать. Невозможно использовать следующие порты, поскольку они используются внутренними сервисами UserGate SWG: 2200, 8001, 4369, 9000-9100. Домен Auth captive-портала — служебный домен, который используется SWG при авторизации пользователей через captive-портал. Необходимо, чтобы пользователи могли преобразовывать указанный здесь домен в IP-адрес интерфейса SWG, к которому они подключены. Если в качестве DNS-сервера у пользователей указан IP-адрес SWG, то преобразование адресов (resolving) настроено автоматически. По умолчанию используется имя auth.captive, которое может быть изменено на другое доменное имя, принятое в организации. Домен Logout captive-портала — служебный домен, который используется пользователями SWG для окончания сессии (logout). Необходимо, чтобы пользователи могли преобразовывать указанный здесь домен в IP-адрес интерфейса SWG, к которому они подключены. Если в качестве DNS-сервера у пользователей указан IP-адрес SWG, то преобразование настроено автоматически. По умолчанию используется имя logout.captive, которое может быть изменено на другое доменное имя, принятое в организации. Домен Cert captive-портала — служебный домен, который используется SWG при авторизации пользователей через captive-портал с помощью сертификатов. Необходимо, чтобы пользователи могли преобразовывать указанный здесь домен в IP-адрес интерфейса SWG, к которому они подключены. Если в качестве DNS-сервера у пользователей указан IP-адрес SWG, то преобразование адресов настроено автоматически. По умолчанию используется имя cert.captive, которое может быть изменено на другое доменное имя, принятое в организации. Домен страницы блокировки — служебный домен, который используется для отображения страницы блокировки пользователям. Необходимо, чтобы пользователи могли преобразовывать указанный здесь домен в IP-адрес интерфейса SWG, к которому они подключены. Если в качестве DNS-сервера у пользователей указан IP-адрес SWG, то преобразование настроено автоматически. По умолчанию используется имя block.captive, которое может быть изменено на другое доменное имя, принятое в организации. FTP поверх HTTP — включение или отключение модуля, позволяющего получать доступ к содержимому FTP-серверов из пользовательского браузера. Требуется явное указание прокси-сервера для протокола FTP в браузере пользователя. Администратор может ограничивать доступ к ресурсам FTP с помощь правил контентной фильтрации (только по условиям Пользователи и URL). FTP поверх HTTP домен — служебный домен, который используется для предоставления пользователям сервиса FTP поверх HTTP. Необходимо, чтобы пользователи могли преобразовывать указанный здесь домен в IP-адрес интерфейса SWG, к которому они подключены. Если в качестве DNS-сервера у пользователей указан IP-адрес сервера UserGate, то преобразование настроено автоматически. По умолчанию используется имя `ftpclient.captive`, которое может быть изменено на другое доменное имя, принятое в организации. Пароль агентов терминального сервиса — настройка пароля для подключения агентов авторизации терминальных серверов. Настройка LLDP — настройка использования протокола канального уровня Link Layer Discovery Protocol (LLDP), который позволяет сетевому оборудованию, работающему в локальной сети, оповещать устройства о своем существовании, передавать им свои характеристики, а также получать от них аналогичную информацию. При настройке необходимо задать значения: Transmit delay — задержка передачи. Указывается время ожидания устройства перед отправкой объявлений соседям после изменения TLV в протоколе LLDP или состояния локальной системы, например изменение имени узла или адреса управления. Может принимать значения от 1 до 3600, задается в секундах. Transmit hold — значение мультипликатора удержания. Произведение значений transmit delay и transmit hold определяет время жизни (TTL) пакетов LLDP. Может принимать значения от 1 до 100
Состояние базы данных журналов	В этом блоке указана информация о сервере базы данных журналов. Сервер. Внешний сервер базы данных журналов — LogAn или локальный сервер. Версия сервера — версия ПО сервера базы данных журналов. Версия устройства — версия ПО самого устройства. Код устройства — уникальный код устройства для интеграции с внешним сервером Log Analyzer. ПримечаниеПри интеграции с внешним сервером UserGate Log Analyzer обработка и экспорт журналов, создание отчетов и обработка других статистических данных производятся сервером Log Analyzer
Веб-портал	Параметры для предоставления доступа к внутренним ресурсам компании с помощью веб-портала (SSL VPN). Подробное описание этих параметров — в разделе «Веб-портал»
Настройка кэширования HTTP	Вы можете настроить следующие параметры кэша прокси-сервера: Включен/Выключен — включение или отключение кэширования. Исключения кэширования — список URL, которые не будут кэшироваться. Максимальный размер объекта (МБ) — объекты с размером, превышающим указанный в этом параметре, не будут кэшироваться. Рекомендуется оставить значение по умолчанию — 1 МБ. Размер RAM-кэша (МБ) — размер оперативной памяти, отведенный под кэширование. Не рекомендуется использовать значение, превышающее 20% от объема оперативной памяти системы

Управление доступом к интерфейсам администрирования

При первоначальной настройке UserGate SWG по умолчанию создается локальная учетная запись суперадминистратора (Admin). Используя эту учетную запись, вы можете управлять доступом других администраторов к интерфейсам устройства: веб-интерфейсу, интерфейсу командной строки, а также программному интерфейсу REST API.

Суперадминистратор может создавать учетные записи дополнительных администраторов и назначать им профили доступа. Каждому профилю доступа соответствует набор разрешений на использование тех или иных функций устройства. Например, с помощью профиля доступа можно разрешить или запретить администратору подключаться к UserGate SWG через интерфейс командной строки.

Вы также можете управлять доступом с помощью настройки зон. Для этого в разделе Настройки ➜ Сеть ➜ Зоны в свойствах зоны на вкладке Контроль доступа вы можете разрешить или запретить необходимое подключение.

В разделе Настройки ➜ UserGate ➜ Администраторы вы можете создавать учетные записи:

Локальных администраторов. Учетные данные для аутентификации хранятся на сервере UserGate SWG.
Пользователей или групп пользователей LDAP. Аутентификация выполняется с помощью доменных учетных записей пользователей или групп пользователей. Предварительно в разделе Настройки ➜ Пользователи и устройства ➜ Серверы аутентификации необходимо настроить LDAP-коннектор. Логин учетной записи при аутентификации указывается в формате <логин администратора>@domain.
Администраторов с профилем аутентификации. Для аутентификации используются профили аутентификации, настроенные в разделе Настройки ➜ Пользователи и устройства ➜ Профили аутентификации.

Инструкции по настройке серверов аутентификации приведены в разделе «Серверы аутентификации», по настройке профилей аутентификации — в разделе «Профили аутентификации».

Вы можете удалять созданные учетные записи и изменять их параметры, а также управлять состоянием учетных записей (включать и отключать их). Кроме того, вы можете разблокировать локальную учетную запись, которая была заблокирована (например в случае, если было превышено количество неудачных попыток аутентификации).

Для дополнительной защиты локальных учетных записей можно настроить парольную политику. Для доменных учетных записей, а также для учетных записей с профилями аутентификации параметры защиты определяются внешним источником учетных записей.

По умолчанию аутентификация администраторов выполняется по логину и паролю, вы можете изменить способ аутентификации в разделе Настройки ➜ UserGate ➜ Настройки ➜ Настройки интерфейса ➜ Режим аутентификации веб-консоли. Например, для более безопасного подключения можно выбрать аутентификацию по сертификатам и настроить цифровые сертификаты.

Создание профиля доступа

Для создания учетной записи должен быть создан хотя бы один профиль доступа с набором разрешений, которые предоставляются администратору.

Чтобы создать профиль доступа:

1. В разделе Настройки ➜ UserGate ➜ Администраторы ➜ Профили администраторов нажмите Добавить.

2. На вкладке Общие укажите название профиля.

3. На вкладке Разрешение доступа выберите действия, которые может выполнять администратор в веб-интерфейсе.

4. На вкладке Разрешение для API выберите действия, которые может выполнять администратор при подключении через REST API.

5. На вкладке Разрешение для CLI разрешите или запретите администратору доступ к интерфейсу командной строки.

6. Нажмите Сохранить.

Теперь вы можете перейти к созданию учетной записи администратора.

Создание учетной записи администратора

Чтобы создать учетную запись администратора:

1. В разделе Настройки ➜ UserGate ➜ Администраторы в блоке Администраторы нажмите Добавить и выберите тип учетной записи.

2. Выберите профиль доступа и укажите параметры, необходимые для выбранного типа учетной записи.

3. Нажмите Сохранить.

Все администраторы, подключившиеся к UserGate SWG одним из способов, отображаются в разделе Настройки ➜ UserGate ➜ Администраторы ➜ Сессии администраторов. Вы можете закрывать сессии администраторов по кнопке Закрыть сессию.

Настройка парольной политики

Для локальных учетных записей можно настроить парольную политику, а именно указать:

параметры сложности пароля;
максимальное количество неудачных попыток аутентификации;
время блокировки учетной записи при превышении количества неудачных попыток аутентификации.

Чтобы настроить парольную политику:

1. В разделе Настройки ➜ UserGate ➜ Администраторы в блоке Администраторы нажмите Еще ➜ Настроить.

2. Укажите параметры, которым должен соответствовать пароль локальной учетной записи администратора.

3. Нажмите Сохранить.

Настройка цифровых сертификатов

Вы можете использовать аутентификацию администраторов по сертификатам, это обеспечит дополнительную защиту при подключении к UserGate SWG. Для этого цифровые сертификаты должны быть настроены.

ПримечаниеНиже приводится инструкция по настройке сертификатов в OpenSSL. Вы можете выполнять инструкцию в этой же утилите или в ее аналогах.

Чтобы настроить цифровые сертификаты:

1. Создайте сертификат удостоверяющего центра для доступа к веб-интерфейсу, последовательно выполнив команды:

openssl req -x509 -subj '/C=RU/ST=Moscow/O= MyCompany /CN=ca.mycompany.com' -newkey rsa:2048 -keyout ca-key.pem -out ca.pem -nodes openssl rsa -in ca-key.pem -out ca-key.pem

Будут созданы файл закрытого ключа ca-key.pem и файл открытого ключа ca.pem. Импортируйте открытый ключ на сервер UserGate SWG.

2. Создайте сертификат администратора для каждой учетной записи, выполнив команду:

openssl req -subj '/C=RU/ST=Moscow/O= MyCompany /CN=<логин администратора>' -out admin.csr -newkey rsa:2048 -keyout admin-key.pem -nodes

3. Подпишите сертификат администратора каждой учетной записи сертификатом удостоверяющего центра, последовательно выполнив команды:

openssl x509 -req -days 9999 -CA ca.pem -CAkey ca-key.pem -set_serial 1 -in admin.csr -out admin.pem

openssl pkcs12 -export -in admin.pem -inkey admin-key.pem -out admin.p12 -name '<логин администратора> client certificate'

Подписанные сертификаты администраторов будут сохранены в файл admin.p12. Вам необходимо добавить этот файл в операционную систему и в браузер, которые будут использовать администраторы для подключения к устройству.

Управление устройством

В разделе Настройки ➜ UserGate ➜ Управление устройством вы можете настраивать следующие параметры устройства:

кластеры отказоустойчивости;
кластер конфигурации;
диагностика;
операции с сервером;
резервное копирование;
экспорт и импорт настроек.

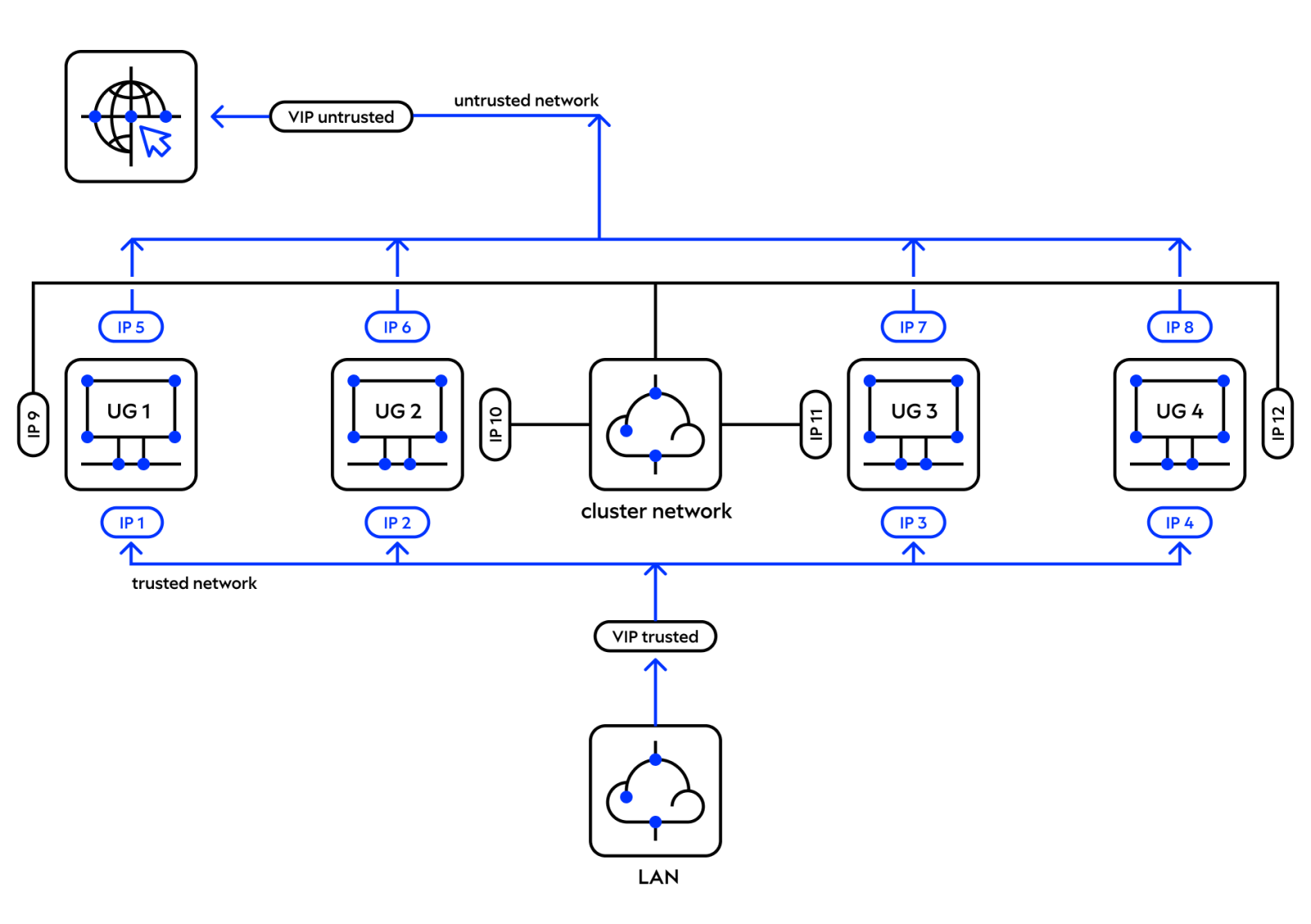

Информация о настройке кластеров приведена в разделе «Кластеризация и отказоустойчивость».

Диагностика

Этот блок предназначен для настройки параметров диагностики и предоставления удаленного доступа службе технической поддержки UserGate с целью анализа и устранения неисправностей.

Параметры диагностики

С помощью параметра Детализация диагностики вы можете установить уровень журналирования устройства. Доступны следующие уровни:

Off — ведение журналов диагностики отключено.
Error — журналировать только ошибки в работе устройства.
Warning — журналировать только ошибки и предупреждения.
Info — журналировать только ошибки, предупреждения и дополнительную информацию.
Debug — журналировать все возможные события.

При журналировании с уровнями Warning, Info и Debug может снижаться производительность устройства, поэтому рекомендуется устанавливать уровни Error или Off, если технической поддержкой UserGate не было предложено иное.

Управление журналами

Вы можете скачать диагностические журналы для их передачи в службу технической поддержки UserGate. Для скачивания доступны журналы веб-консоли и системные журналы. Скачать выбранные журналы можно после их архивирования командой Начать архивирование журналов.

Чтобы удалить архивные (не активные в настоящий момент) журналы, нажмите Очистить файлы логов.

Удаленный помощник

Чтобы предоставить доступ к устройству для службы технической поддержки UserGate с целью диагностирования и устранения неисправностей, необходимо активировать функцию удаленного помощника и получить параметры сеансового доступа.

Процесс подключения к устройству происходит следующим образом:

1. Администратор устройства UserGate активирует функцию удаленного помощника.

2. Устройство устанавливает защищенное соединение с сервером удаленного помощника UserGate по протоколу SSH. При успешном подключении в интерфейсе устройства UserGate отобразятся параметры сеансового доступа: идентификатор и токен.

3. Администратор устройства UserGate передает параметры сеансового доступа специалисту технической поддержки UserGate.

4. Специалист технической поддержки устанавливает защищенное соединение по протоколу SSH с сервером удаленного помощника UserGate и с помощью параметров сеансового доступа подключается к устройству UserGate.

Операции с сервером

В этом блоке вы можете перезагрузить или выключить сервер UserGate SWG, а также настроить вышестоящий прокси-сервер для проверки лицензий и обновлений устройства.

UserGate поставляет обновления в рамках лицензии на модуль Security Update (см. раздел «Лицензирование»). При наличии обновлений в блоке Операции с сервером отобразится соответствующее оповещение. Установка обновлений может занять длительное время, поэтому рекомендуется планировать этот процесс с учетом возможного времени простоя UserGate SWG.

Перед установкой обновлений рекомендуется создать резервную копию UserGate SWG. Это позволит восстановить предыдущее состояние устройства, если возникнут проблемы, связанные с применением обновлений.

Управление резервным копированием

В этом блоке вы можете:

создавать резервные копии;
восстанавливать устройство из резервной копии;
настраивать расписание экспорта резервных копий на удаленный сервер;
настраивать SSH-ключи.

Чтобы создать резервную копию устройства:

В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Управление резервным копированием нажмите Еще ➜ Создание резервной копии.

Начнется создание резервной копии. Вы можете прервать процесс по кнопке Остановить.

По окончании процесса резервная копия UserGate SWG будет сохранена в файле backup_PRODUCT_NODENAME_DATE.gpg, где:

PRODUCT — тип устройства: SWG, LogAn, MC;
NODENAME — имя узла устройства;
DATE — дата и время создания резервной копии в формате YYYY-MM-DD-HH-MM (в часовом поясе UTC+0).

Запись о создании резервной копии отобразится в журнале событий устройства.

Чтобы восстановить устройство из резервной копии:

1. В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Управление резервным копированием нажмите Еще ➜ Восстановление резервной копии и подтвердите восстановление.

2. Укажите путь к файлу с резервной копией UserGate SWG.

Восстановление будет предложено в консоли TTY при перезагрузке сервера UserGate SWG.

Администраторы могут создавать правила экспорта, по которым резервные копии будут выгружаться на удаленные серверы по расписанию.

Чтобы создать правило экспорта резервной копии устройства:

1. В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Управление резервным копированием нажмите Добавить.

2. На вкладке Общие укажите имя правила.

3. На вкладке Удаленный сервер укажите параметры удаленного сервера:

тип — FTP или SSH;
адрес;
порт для подключения;
учетные данные для авторизации — логин и пароль (при выборе FTP-сервера) или логин (при выборе SSH-сервера);
путь к существующей папке для сохранения файлов экспорта.

Внимание!Если вы создаете правило для SSH-сервера, необходимо предварительно настроить SSH-ключи. Кроме того, необходимо проверить соединение с SSH-сервером по кнопке «Проверить соединение». Во время проверки устанавливается первичное соединение, при котором отпечаток открытого ключа автоматически добавляется на удаленный сервер. Это обеспечивает безопасность последующих соединений.

4. На вкладке Расписание укажите время экспорта резервной копии.

Вы можете выбрать одно из предустановленных значений или указать время вручную в cron-формате: <минуты: 0—59> <часы: 0—23> <дни месяца: 1—31> <месяцы: 1—12> <дни недели: 0—6, где 0 — воскресенье>.

При ручном вводе также можно использовать следующие символы:

Звездочка (*) — для выбора всех значений. Например, в поле для ввода часов символ означает, что резервное копирование должно выполняться каждый час.
Дефис (-) — для указания диапазона значений.
Запятая (,) — в качестве разделителя значений.
Косая черта (/) — для указания шага между значениями.

5. Нажмите Сохранить.

Перед подключением к удаленному SSH-серверу, необходимо настроить SSH-ключи, используемые для авторизации на этом сервере.

Чтобы настроить SSH-ключи:

1. В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Управление резервным копированием нажмите Еще ➜ Настроить SSH-ключ.

2. Нажмите Сгенерировать новый ключ.

Будет сгенерирована пара SSH-ключей (закрытый и открытый). Открытый ключ отобразится в окне настройки, закрытый ключ будет автоматически сохранен на сервере UserGate SWG.

ПримечаниеЕсли у вас уже есть пара SSH-ключей, вы можете добавить закрытый ключ на сервер UserGate SWG вручную по кнопке «Загрузить ключ».

3. Добавьте открытый SSH-ключ на удаленный сервер.

По умолчанию SSH-ключи хранятся в папке /home/user/.ssh/ в файле authorized_keys.

Экспорт и импорт настроек

В этом блоке вы можете экспортировать текущие параметры UserGate SWG в виде файлов экспорта в формате BIN. Впоследствии такие файлы могут понадобиться для восстановления параметров устройства, а также для импорта в другие SWG.

Экспорт может выполняться вручную или по расписанию. Вы можете экспортировать все текущие параметры (за исключением данных о кластерах и лицензии) или только сетевые. К сетевым относятся параметры зон, интерфейсов, шлюзов, виртуальных маршрутизаторов, а также параметры сервисов DNS, DHCP и WCCP. Сетевые параметры настраиваются в разделе Настройки ➜ Сеть (см. раздел «Настройка сети»).

Чтобы экспортировать все параметры устройства:

В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Экспорт и импорт настроек нажмите Экспорт ➜ Экспортировать все настройки.

Параметры будут сохранены в файле utm-utmcore@NODENAME_VERSION_DATE.bin, где:

NODENAME — имя узла устройства;
VERSION — версия UGOS;
DATE — дата и время выгрузки параметров в формате YYYYMMDD_HHMMSS (в часовом поясе UTC+0).

Чтобы экспортировать только сетевые параметры устройства:

В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Экспорт и импорт настроек нажмите Экспорт ➜ Экспортировать сетевые настройки.

Параметры будут сохранены в файле utm-net-utmcore@NODENAME_VERSION_DATE.bin, где:

NODENAME — имя узла устройства;
VERSION — версия UGOS;
DATE — дата и время выгрузки параметров в формате YYYYMMDD_HHMMSS (в часовом поясе UTC+0).

Администраторы могут создавать правила экспорта, по которым параметры устройства будут выгружаться на удаленные серверы по расписанию. Если узлы устройства объединены в кластер, то при создании правила экспорта на одном из узлов это правило будет распространяться на все узлы кластера. Параметры каждого узла при экспорте будут сохраняться в отдельном файле.

Чтобы создать правило экспорта параметров устройства:

1. В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Экспорт и импорт настроек нажмите Добавить.

2. На вкладке Общие укажите имя правила.

3. На вкладке Удаленный сервер укажите параметры удаленного сервера:

тип — FTP или SSH;
адрес;
порт для подключения;
учетные данные для авторизации;
путь к существующей папке для сохранения файлов экспорта.

ПримечаниеДля авторизации на удаленном SSH-сервере вы можете использовать SSH-ключи. Для этого их нужно предварительно настроить.

Внимание!Если вы создаете правило для SSH-сервера с авторизацией по SSH-ключам, необходимо проверить соединение с SSH-сервером по кнопке «Проверить соединение». Во время проверки устанавливается первичное соединение, при котором отпечаток открытого ключа автоматически добавляется на удаленный сервер. Это обеспечивает безопасность последующих соединений.

4. На вкладке Расписание укажите время экспорта параметров.

При ручном вводе также можно использовать следующие символы:

Звездочка (*) — для выбора всех значений. Например, в поле для ввода часов символ означает, что резервное копирование должно выполняться каждый час.
Дефис (-) — для указания диапазона значений.
Запятая (,) — в качестве разделителя значений.
Косая черта (/) — для указания шага между значениями.

5. Нажмите Сохранить.

Вы можете восстанавливать параметры устройства из файлов экспорта. Эти файлы не содержат данные о кластерах и лицензии, поэтому после восстановления параметров вам потребуется повторно активировать лицензию и настроить кластеры. Кроме того, если для входа в UserGate SWG вы используете многофакторную аутентификацию через TOTP, после восстановления необходимо повторно добавить ключи инициализации.

ПримечаниеДля импорта правил фильтрации, в которых указаны пользователи или группы пользователей, необходим доступ к LDAP-серверу. В противном случае эти правила будут восстановлены без данных о пользователях. Для корректного восстановления правил, использующих обновляемые списки, необходима лицензия на модули Security Update и Advanced Threat Protection.

Внимание!При восстановлении параметров UserGate SWG из файла экспорта, созданного в более поздней версии устройства, работоспособность сервера UserGate SWG не гарантируется.

Чтобы восстановить параметры устройства из файла экспорта:

1. В разделе Настройки ➜ UserGate ➜ Управление устройством ➜ Экспорт и импорт настроек нажмите Импорт.

2. Выберите файл экспорта.

3. В окне Импортировать настройки выберите тип импорта (все параметры или только сетевые).

4. Нажмите Старт.

Начнется восстановление параметров. По окончании процесса сервер UserGate SWG будет перезагружен.

После перезагрузки сервера вам необходимо обновить библиотеки сигнатур в разделе Настройки ➜ UserGate ➜ Настройки ➜ Обновление библиотек. Если доступ к ресурсу с библиотеками отсутствует, вы можете загрузить файл обновления вручную в разделе Настройки ➜ UserGate ➜ Настройки ➜ Обновление ПО.

ПримечаниеПри выполнении операции импорта всех настроек происходит сброс конфигурации устройства к первоначальному состоянию (factory reset) с удалением всех журналов.

Управление сертификатами

UserGate SWG использует защищенный протокол HTTPS для управления устройством, может перехватывать и расшифровать транзитный трафик пользователей, передаваемый по протоколу SSL (HTTPS, SMTPS, POP3S), а также производить авторизацию администраторов в веб-консоли на основе их сертификатов.

Для выполнения этих функций SWG использует различные типы сертификатов.

Сертификат	Описание
SSL веб-консоли	Используется для создания безопасного HTTPS-подключения администратора к веб-консоли SWG
SSL captive-портала	Используется для создания безопасного HTTPS-подключения пользователей к странице авторизации captive-портала, отображения страницы блокировки и страницы Logout captive-портала, для работы прокси-сервера FTP. Этот сертификат должен быть выпущен со следующими параметрами: `Subject name` — значение, установленное для домена Домен Auth captive-портала в разделе Настройки ➜ UserGate ➜ Настройки ➜ Модули. `Subject Alternative names` — необходимо указать все домены, для которых используется данный сертификат и которые заданы на странице Настройки ➜ UserGate ➜ Настройки: Домен Auth сaptive-портала; Домен Logout сaptive-портала; Домен страницы блокировки; FTP поверх HTTP; Адрес веб-портала. По умолчанию используется сертификат, подписанный с помощью сертификата SSL-инспектирования и выпущенный для домена auth.captive, со следующими параметрами: `Subject name = auth.captive` `Sunject alternative names = auth.captive, logout.captive, block.captive, ftpclient.captive, sslvpn.captive` Если администратор не загрузил собственный сертификат для обслуживания этой роли, UserGate SWG в автоматическом режиме перевыпускает такой сертификат при изменении администратором одного из доменов на странице Настройки (домены для auth.captive, logout.captive, block.captive, ftpclient.captive, sslvpn.captive). Внимание!Если администратор использует отдельный сертификат для домена captive-портала, необходимо в сертификате в расширении `Subject Alternative name` добавить не только свой домен Auth captive-портала, но также и фиксированный домен cert.captive. Если cert.captive не добавить, при аутентификации через сертификат в браузере будет выдаваться ошибка безопасности
SSL-инспектирование	Сертификат класса удостоверяющего центра. Используется для генерации SSL-сертификатов для интернет-узлов, для которых производится перехват трафика HTTPS, SMTPS, POP3S. Например, рассмотрим перехват HTTPS-трафика сайта yahoo.com. Оригинальный сертификат выглядит следующим образом: `Subject name = yahoo.com` `Issuer name = VeriSign Class 3 Secure Server CA — G3`, Сертификат подменяется на: `Subject name = yahoo.com` `Issuer name = <компания, указанная в сертификате удостоверяющего центра, заведенного в UserGate SWG>`. Этот сертификат также используется для создания сертификата по умолчанию для роли SSL captive-портала
SSL-инспектирование (промежуточный)	Промежуточный сертификат в цепочке удостоверяющих центров, которая использовалась для выдачи сертификата SSL-инспектирования. Для корректной работы необходим только открытый ключ сертификата
SSL-инспектирование (корневой)	Корневой сертификат в цепочке удостоверяющих центров, которая использовалась для выдачи сертификата SSL-инспектирования. Для корректной работы необходим только открытый ключ сертификата
Пользовательский сертификат	Сертификат, который назначается пользователю UserGate SWG. Пользователь может быть как локальным, так и использующим LDAP-аутентификацию. Сертификат может быть использован для авторизации пользователей при их доступе к опубликованным ресурсам с помощью правил reverse-прокси
УЦ для авторизации в веб-консоли	Сертификат удостоверяющего центра для доступа к веб-консоли. Для успешной авторизации сертификат администратора должен быть подписан сертификатом этого типа
SAML server	Используется для работы UserGate SWG с сервером SSO SAML IDP. Подробнее о настройке работы UserGate SWG с сервером авторизации SAML IDP — в соответствующем разделе руководства
Веб-портал	Сертификат, используемый для веб-портала. Если сертификат не указан явно, UserGate SWG использует сертификат SSL captive-портала, выпущенный сертификатом SSL-инспектирования. Подробнее о настройке веб-портала — в соответствующем разделе руководства

Сертификатов для SSL веб-консоли, SSL captive-портала и SSL-инспектирования может быть несколько, но только один сертификат каждого типа может быть активным и использоваться для выполнения задач. Сертификатов типа УЦ для авторизации в веб-консоли может быть несколько, и каждый из них может быть использован для проверки подлинности сертификатов администраторов.

Создание сертификата

Чтобы создать новый сертификат:

В разделе Настройки ➜ UserGate ➜ Сертификаты нажмите Создать и укажите информацию о сертификате.

ПримечаниеВ поле «Common name» указывается имя сертификата. Рекомендуется использовать только символы латинского алфавита для обеспечения совместимости с большинством браузеров.

Укажите роль сертификата в UserGate SWG: выделите необходимый сертификат в списке сертификатов, нажмите Редактировать и в поле Используется выберите тип сертификата. В случае если вы выбрали тип SSL веб-консоли, UserGate SWG перезагрузит сервис веб-консоли и предложит подключиться уже с использованием нового сертификата. Сертификат SSL-инспектирования начинает работать сразу после того, как его выбрали. Подробнее об инспектировании HTTPS — в разделе «Инспектирование SSL».

Экспорт и импорт сертификатов

UserGate SWG позволяет экспортировать созданные сертификаты и импортировать сертификаты, созданные на других системах, например сертификаты, выписанные доверенным удостоверяющим центром вашей организации.

Чтобы экспортировать сертификат:

В разделе Настройки ➜ UserGate ➜ Сертификаты выделите нужный сертификат в списке и нажмите Экспорт.
Выберите тип сертификата для экспорта:

Экспорт сертификата — экспортируются данные сертификата в DER-формате без экспортирования закрытого ключа сертификата. Используйте файл, полученный в результате экспорта сертификата для SSL-инспектирования, для его установки в качестве локального удостоверяющего центра на компьютеры пользователей. Подробнее об этом — в приложении «Установка сертификата локального удостоверяющего центра».
Экспорт CSR — экспортируется CSR сертификата, например для его подписи удостоверяющим центром.

ПримечаниеРекомендуется сохранять сертификат, чтобы впоследствии иметь возможность его восстановить.

ПримечаниеВ целях безопасности UserGate не разрешает экспорт закрытых ключей сертификатов.

ПримечаниеВы можете скачать для установки сертификат SSL-инспектирования по ссылке http://usergate_ip:8002/cps/ca, где usergate_ip — IP-адрес вашего UserGate SWG.

Чтобы импортировать сертификат:

В разделе Настройки ➜ UserGate ➜ Сертификаты нажмите Импорт.
Заполните поля, указав необходимую информацию о сертификате.

Использование корпоративного УЦ для создания сертификата SSL-инспектирования

Если в компании уже существует внутренний УЦ или цепочка удостоверяющих центров, в качестве сертификата для SSL-инспектирования можно указать сертификат, созданный внутренним УЦ. В случае если внутренний УЦ является доверенным для всех пользователей компании, перехват SSL будет происходить незаметно, пользователи не будут получать предупреждения о подмене сертификата.

Рассмотрим более подробно процедуру настройки UserGate SWG. Допустим, что в организации используется внутренний УЦ на базе Microsoft Enterprise CA, интегрированный в Active Directory. Структура УЦ следующая.

Необходимо выписать с помощью Sub CA2 сертификат для UserGate SWG и настроить его в качестве сертификата для SSL-инспектирования. Также необходимо выписать сертификат UserGate SSL decrypt в качестве удостоверяющего центра.

В качестве сертификата для SSL-инспектирования могут быть использованы только те импортированные сертификаты, которые соответствуют требованиям ниже:

Сертификат относится к классу удостоверяющего центра (CA). В расширении X509v3 Basic Constraints (RFC 5280) сертификата должен быть атрибут CA:TRUE. В разделе Настройки ➜ UserGate ➜ Сертификаты консоли администратора такие сертификаты помечаются значком Файл сертификата УЦ слева от названия сертификата.
Ограничение использования сертификата не установлено или в его назначении в явном виде указаны атрибуты Digital signature и Certificate signing.
В сертификате не использованы никакие атрибуты расширения X509v3 Key Usage (RFC 5280). В столбце Назначение сертификата консоли администратора для такого сертификата будет указано Отсутствует.
Если в сертификате используется расширение X509v3 Key Usage, для SSL-инспектирования должны присутствовать атрибуты digitalSignature и keyCertSign. В столбце Назначение сертификата консоли администратора для такого сертификата будет указано Digital signature и Certificate signing.

Внимание!UserGate не поддерживает алгоритм подписи rsassaPss. Необходимо, чтобы в цепочке сертификатов, используемой для выписывания сертификата для SSL-инспектирования, не содержался этот алгоритм подписи.

Для выполнения этой задачи:

В разделе Настройки ➜ UserGate ➜ Сертификаты нажмите Новый CSR, заполните необходимые поля и создайте CSR.
Будут созданы закрытый ключ и файл запроса.
В списке сертификатов выделите CSR и с помощью кнопки Экспорт скачайте файл запроса.
В Microsoft CA создайте сертификат на основе полученного CSR-файла с помощью утилиты certreq (certreq.exe -submit -attrib "CertificateTemplate:SubCA" HTTPS_csr.pem) или с помощью веб-консоли Microsoft CA, указав в качестве шаблона «Подчиненный центр сертификации». Вы получите сертификат (открытый ключ), подписанный УЦ Sub CA2.
Скачайте созданный сертификат из веб-консоли Microsoft CA.
В UserGate SWG на вкладе Сертификаты выберите созданный ранее CSR-файл и нажмите Редактировать. Загрузите файл сертификата и нажмите Сохранить.
На вкладе Сертификаты повторно выберите созданный ранее CSR-файл и нажмите Редактировать. В поле Используется укажите SSL-инспектирование и нажмите Сохранить.
В веб-консоли Microsoft CA выберите и скачайте сертификаты для УЦ Sub CA1 и Sub CA2.
На вкладе Сертификаты с помощью кнопки Импорт загрузите скачанные на предыдущем шаге сертификаты для Sub CA1 и Sub CA2.
На вкладе Сертификаты для каждого из этих сертификатов нажмите Редактировать, в поле Используется укажите SSL-инспектирование (промежуточный) и нажмите Сохранить.

Дополнительно вы также можете с помощью кнопки Импорт загрузить корневой сертификат организации в UserGate SWG. После загрузки выберите сертификат, нажмите Редактировать, в поле Используется укажите SSL-инспектирование (корневой)

Наименование	Описание
Название	Название профиля клиентских сертификатов
Описание	Описание профиля (необязательное для заполнения поле)
Получать имя пользователя из	Выбор атрибута сертификата, из которого межсетевой экран будет извлекать имя пользователя, используемое при аутентификации: Common-name — доменное имя или имя узла в поле Subject, для которого предназначен сертификат. Subject altname email — для определения имени пользователя используется адрес электронной почты пользователя, указанный в параметре с префиксом email в расширении SAN (Subject Alternative Name). Principal name — для определения имени пользователя используется параметр Universal Principal Name (UPN), содержащийся в поле otherName в расширении SAN. Если в полях расширения SAN сертификата указано несколько имен UPN или несколько адресов email, используется первое значение, указанное в сертификате
Сертификаты УЦ	Сертификаты корневых и промежуточных удостоверяющих центров, которые участвовали в выдаче сертификатов клиентов. Используются для проверки иерархии доверия к сертификату клиента. Сертификат клиента проверяется на подлинность для каждого сертификата УЦ из списка. Перебор списка идет сверху вниз
Проверка отозванных сертификатов	В списках отозванных сертификатов (CRL) содержатся сертификаты, которые были скомпрометированы либо срок действия которых истек. Такие сертификаты больше не могут использоваться для аутентификации. Возможно установить следующие значения параметра: Не проверять — доступ будет предоставляться вне зависимости от того, является ли сертификат отозванным. Вся цепочка — проверять все сертификаты в иерархии и требовать, чтобы они все были действительными. В профиль в разделе Сертификаты УЦ должны быть добавлены сертификаты корневого и всех промежуточных удостоверяющих центров, которые участвовали в выдаче сертификатов клиентов. Сертификат пользователя — проверять только сертификат клиента. В профиль в разделе Сертификаты УЦ должен быть добавлен сертификат удостоверяющего центра, которым подписан сертификат клиента. Считать валидным, если статус неизвестен — проверять сертификат и, если его статус не удалось определить по каким-то причинам (например, UG SWG не смог получить CRL), считать сертификат действительным. При этом сертификат в результате проверки может получить статус invalid, если он найден в списке отозванных
Тайм-аут проверки	Дополнительный связанный параметр определяет интервал времени, по истечении которого UserGate SWG перестает ожидать ответа о статусе сертификата от службы списков отозванных сертификатов. В этом случае сертификат считается подлинным, и при соблюдении прочих условий аутентификация по нему может быть выполнена

Способ загрузки	Описание
UGOS SWG	Загрузка UserGate SWG с выводом диагностической информации о загрузке в последовательный порт
UGOS SWG (serial console)	Загрузка UserGate SWG в упрощенном видеорежиме консоли
Support menu	Вход в раздел системных утилит с выводом информации в консоль tty1 (монитор)
Restore previous version	Раздел доступен после обновления или создания резервной копии

Действие	Описание
Check filesystems	Запуск проверки файловой системы устройства на наличие ошибок и их автоматическое исправление
Expand data partition	Увеличение раздела для хранения данных. Эта операция обычно используется после увеличения дискового пространства, выделенного гипервизором для виртуальной машины UserGate SWG. Важно! Для расширения системного раздела с сохранением данных и параметров UserGate SWG необходимо с помощью средств гипервизора добавить новый диск и затем выполнить операцию Expand data partition, как указано в разделе «Расширение системного раздела»
Create backup	Создание полной копии диска UserGate SWG на внешнем USB-носителе. Важно! Перед созданием резервной копии USB-носитель будет отформатирован
Restore from backup	Восстановление UserGate SWG с внешнего USB-носителя
Factory reset	Сброс состояния UserGate SWG. Все данные и параметры будут утеряны. Версия ПО не изменится: сохранится версия, актуальная на момент запуска команды
Exit	Выход и перезагрузка устройства

Работа с вышестоящими прокси-серверами

UserGate SWG позволяет создавать каскадную иерархию прокси-серверов. В этой иерархии межсетевой экран выступает в роли явного прокси-сервера и перенаправляет входящий веб-трафик на другой (вышестоящий) прокси-сервер, создавая тем самым цепочку прокси-серверов.

С помощью каскадной иерархии вы можете управлять доступом пользователей к веб-ресурсам. Например, используя вышестоящий прокси-сервер, можно обойти региональные ограничения или получить доступ к веб-ресурсам, обращение к которым возможно только через определенные сети.

Также вы можете использовать вышестоящий прокси-сервер для получения лицензий и обновлений устройства. Это может понадобиться, например, если UserGate SWG установлен в изолированной сети (без доступа в интернет).

Опционально на вышестоящем прокси-сервере вы можете настроить аутентификацию по логину и паролю. Кроме того, вы можете управлять доступом к отдельным веб-ресурсам с помощью правил вышестоящих прокси-серверов.

Использование вышестоящего прокси-сервера

Для перенаправления трафика. Входящий веб-трафик, отфильтрованный правилами UserGate SWG, перенаправляется на вышестоящий прокси-сервер. В этом случае вышестоящим может быть прокси-сервер HTTP, HTTPS или SOCKS5. Процесс перенаправления трафика представлен на рисунке ниже.

При запросе клиентом внешнего ресурса устанавливаются две TCP-сессии: первая — между клиентом и UserGate SWG, вторая — между UserGate SWG и вышестоящим прокси-сервером. Адрес назначения трафика — это IP-адрес вышестоящего прокси-сервера, для межсетевого экрана трафик является транзитным. Если ранее на UserGate SWG было настроено запрещающее правило по IP-адресам назначения, то оно не будет срабатывать.

Для получения лицензий и обновлений устройства. Вы можете настроить получение лицензий и обновлений устройства через вышестоящий прокси-сервер. В этом случае вышестоящим может быть прокси-сервер HTTP или HTTPS. Процесс получения лицензий и обновлений представлен на рисунке ниже.

При активации лицензии или установке обновлений UserGate SWG обращается к серверу лицензирования или серверу обновления UserGate не напрямую, а через вышестоящий прокси-сервер. Для каждого обращения в журнале событий межсетевого экрана отображается IP-адрес и порт вышестоящего прокси-сервера, например proxy: https://192.0.2.1:1080.

Настройка прокси-сервера для перенаправления трафика

ПримечаниеВы можете настраивать вышестоящий прокси-сервер для перенаправления трафика как в веб-интерфейсе, так и в интерфейсе командной строки UserGate SWG. Ниже приведены инструкции для веб-интерфейса устройства.

Чтобы настроить вышестоящий прокси-сервер для перенаправления трафика, необходимо:

Подключить прокси-сервер к UserGate SWG.
Создать профиль вышестоящего прокси-сервера. С помощью профилей вы можете выбирать прокси-серверы, которые будут использоваться в качестве вышестоящего прокси-сервера, а также изменять параметры проверки их состояния. Это обеспечивает отказоустойчивое подключение вышестоящего прокси-сервера к UserGate SWG.
Создать правило вышестоящего прокси-сервера. С помощью правил вы можете управлять доступом к выбранным веб-ресурсам. В качестве условий срабатывания правила можно выбрать зоны и адреса источника, пользователей и их группы, URL-категории и URL-списки.

Чтобы подключить прокси-сервер к UserGate SWG:

1. В разделе Настройки ➜ Вышестоящие прокси ➜ Серверы нажмите Добавить.

2. Укажите параметры подключения прокси-сервера.

ПримечаниеЕсли в качестве прокси-сервера вы подключаете UserGate SWG, то вы можете выбрать только режим HTTP(S).

3. Нажмите Сохранить.

Подключенный прокси-сервер отобразится в списке серверов раздела. Напротив прокси-сервера отображается статус его подключения к UserGate SWG. Доступные серверы помечаются значком зеленого цвета. Проверка подключения прокси-сервера выполняется автоматически каждые 30 секунд.

Чтобы создать профиль вышестоящего прокси-сервера:

1. В разделе Настройки ➜ Вышестоящие прокси ➜ Профили нажмите Добавить.

2. На вкладке Общие укажите название и описание профиля.

3. На вкладке Серверы вышестоящего прокси выберите прокси-серверы.

ПримечаниеЕсли выбрано несколько прокси-серверов, то в качестве вышестоящего прокси-сервера будет использоваться первый доступный сервер из списка.

4. На вкладке Проверка состояния укажите параметры проверки состояния вышестоящего прокси-сервера:

адрес веб-ресурса, к которому будет подключаться вышестоящий прокси-сервер;
метод HTTP-запроса, посредством которого выполняется подключение к веб-ресурсу;
интервал проверки;
время ожидания ответа.

5. Нажмите Сохранить.

Созданный профиль отобразится в списке профилей раздела.

Чтобы создать правило вышестоящего прокси-сервера:

1. В разделе Настройки ➜ Вышестоящие прокси ➜ Правила нажмите Добавить.

2. На вкладке Общие укажите параметры правила:

состояние;
название и описание;
действие при срабатывании правила: Напрямую — трафик будет направлен через шлюз по умолчанию, Через прокси — трафик будет направлен через вышестоящий прокси-сервер;
журналирование срабатываний правила;
местоположение в списке правил.

При выборе действия Через прокси укажите дополнительные параметры правила:

профиль вышестоящего прокси-сервера;
действие в случае, если недоступны прокси-серверы, указанные в профиле.

3. На вкладках Источник, Пользователи, Категории URL и URL укажите объекты, для которых будет срабатывать правило.

Вы можете выбирать объекты из списков или создавать новые по кнопке Создать и добавить новый объект. При установке флажка Инвертировать (соответствует логическому отрицанию) указанные объекты будут исключены из условий срабатывания правила.

4. На вкладке Время укажите расписание работы правила.

Вы можете выбирать календари из списка или создавать новые по кнопке Создать и добавить новый объект.

5. Нажмите Сохранить.

Созданное правило отобразится в списке правил раздела. Правила применяются поочередно в том порядке, в котором они указаны в списке. Срабатывает первое правило среди тех, в которых совпали все указанные условия. Для изменения порядка применения правил используйте кнопки Выше, Ниже, Наверх, Вниз или перетащите правила курсором.

Настройка прокси-сервера для получения лицензий и обновлений

Чтобы настроить получение лицензий и обновлений устройства через вышестоящий прокси-сервер:

1. В разделе Дашборды в виджете Лицензия нажмите Нет лицензии (при активации лицензии) или Зарегистрированная версия (при обновлении лицензии).

2. В окне активации устройства установите флажок Использовать прокси-сервер для активации и апдейтов и укажите параметры вышестоящего прокси-сервера.

3. Выполните активацию или обновление лицензии.

Кластеризация и отказоустойчивость

Вы можете объединить несколько узлов в кластер и управлять им как единым логическим устройством.

UserGate SWG поддерживает два типа кластеров:

Кластер конфигурации. Узлы, объединенные в кластер конфигурации, поддерживают единые параметры фильтрации и обработки трафика в рамках кластера. Такая синхронизация гарантирует, что набор политик будет одинаковым на всех узлах кластера и все изменения конфигурации будут выполняться с минимальными задержками.
Кластер отказоустойчивости. Если в сети настроен кластер конфигурации, то до четырех узлов, входящих в него, можно объединить в кластер отказоустойчивости, который обеспечит непрерывную фильтрацию и обработку трафика. В дополнение к возможностям кластера конфигурации кластер отказоустойчивости поддерживает синхронизацию пользовательских сессий, что обеспечивает прозрачное для пользователей переключение трафика с одного узла кластера на другой, — за исключением сессий, использующих прокси-сервер, например трафик HTTP(S). Поддерживаются два режима работы кластера отказоустойчивости: «активный — активный» и «активный — пассивный». Вы можете собрать несколько кластеров отказоустойчивости. Например, если в кластер конфигурации добавлены узлы A, B, C и D, на их основе можно создать два кластера отказоустойчивости — A-B и C-D.

Важно!Работа устройств UserGate в режимах кластера конфигурации и кластера отказоустойчивости доступна, если в используемую лицензию включен модуль Cluster.

Настройка кластера конфигурации

Настройка кластера конфигурации состоит из двух этапов: настройки первого узла и добавления дополнительных узлов. Каждый дополнительный узел добавляется в кластер на этапе первоначальной настройки. Если в вашей сети уже есть устройства UserGate SWG, сконфигурированные как независимые, их можно добавить в кластер только выполнив сброс к фабричным параметрам.

Чтобы настроить кластер конфигурации:

1. Выполните первоначальную настройку первого узла кластера. Убедитесь, что активированная лицензия на первом узле (раздел Дашборды ➜ Лицензия) включает в себя модуль Cluster.

2. В веб-консоли первого узла в разделе Настройки ➜ Сеть ➜ Зоны добавьте зону, в которой будет выполняться репликация кластера, или выберите существующую зону Cluster. Убедитесь, что для выбранной зоны в окне Свойства сетевой зоны на вкладке Контроль доступа разрешены сервисы Консоль администрирования и Кластер.

Важно!Не используйте для репликации зоны, интерфейсы которых подключены к недоверенным сетям, например к интернету.

3. В разделе Настройки ➜ Сеть ➜ Интерфейсы выберите интерфейс, через который будет выполняться репликация кластера, и нажмите Редактировать.

4. В окне Свойства интерфейса:

на вкладке Общие назначьте интерфейсу зону кластера и установите флажок Включено;
на вкладке Сеть выберите режим Статический, с помощью кнопки Добавить укажите IP-адрес;
нажмите Сохранить.

5. В разделе Настройки ➜ Консоль администратора ➜ Управление устройством ➜ Кластер конфигурации выберите текущий узел кластера, нажмите Редактировать, укажите IP-адрес, назначенный интерфейсу на предыдущем шаге и нажмите Сохранить. Начнется перезагрузка устройства.

6. После завершения перезагрузки в блоке Кластер конфигурации выберите текущий узел, нажмите Сгенерировать секретный код и скопируйте код для авторизации дополнительного узла кластера.

7. Подключитесь к веб-консоли дополнительного узла. В мастере первоначальной настройки выберите язык интерфейса, примите лицензионное соглашение, выберите часовой пояс и затем в окне Установка нажмите Установка дополнительного узла кластера.

8. В блоке Шаг 1 укажите параметры дополнительного узла: кластерный интерфейс, его IP-адрес, маску подсети и IP-адрес шлюза (в случае, если первый и дополнительный узлы кластера находятся в разных подсетях). Например, если оба узла находятся в одной подсети, кластерному интерфейсу eth2 первого узла может быть назначен IP-адрес 192.168.100.5/24, а интерфейсу eth2 дополнительного узла в этом случае можно назначить IP-адрес 192.168.100.6/24.

ПримечаниеТак как IP-адрес интерфейса дополнительного узла и шлюз по умолчанию на этом шаге указываются в явном виде, режим присвоения этих параметров будет статическим.

9. В блоке Шаг 2 укажите IP-адрес кластерного интерфейса первого узла, вставьте созданный на нем секретный код и нажмите Подключить. Начнется настройка дополнительного узла, после чего он будет добавлен в кластер и все параметры первого узла реплицируются на дополнительный.

10. В веб-консоли дополнительного узла кластера конфигурации в разделе Настройки ➜ Сеть ➜ Интерфейсы назначьте каждому интерфейсу корректную зону, так как текущие параметры были получены в результате репликации данных с первого узла кластера.

11. В веб-консоли дополнительного узла кластера конфигурации на странице Дашборды в виджете Лицензия нажмите Проверить лицензию, чтобы активировать лицензию на дополнительном узле.

ПримечаниеЕсли на первом узле кластера лицензия была активирована онлайн, дополнительному узлу для активации лицензии также потребуется доступ в интернет. При офлайн-активации лицензии на первом узле подключение дополнительного узла к интернету не требуется.

12. Настройте шлюзы, маршруты, параметры OSPF, BGP, уникальные для каждого из узлов.

ПримечаниеК уникальным относятся параметры диагностики, интерфейсов, шлюзов, DHCP, маршрутов, OSPF, BGP и Log Analyzer.

13. Если первый и дополнительный узлы кластера находятся в разных подсетях, для первого узла в разделе Сеть ➜ Виртуальные маршрутизаторы настройте статический маршрут через кластерные интерфейсы до подсети, расположенной за дополнительным узлом кластера.

Вы можете отслеживать состояние узлов кластера конфигурации по статусу узла UserGate в любой из веб-консолей в блоке Настройки ➜ Консоль администратора ➜ Управление устройством ➜ Кластер конфигурации:

Зеленый: узел доступен.
Оранжевый: узел недоступен, идет перезагрузка узла.
Красный: узел недоступен, связь с узлом потеряна.
Черный: идет запуск узла.

Кластер отказоустойчивости «активный — пассивный»

В режиме работы кластера «активный — пассивный» один из межсетевых экранов выступает в роли мастер-узла (в веб-консоли статус этого узла — master), а остальные — в качестве резервных (в веб-консоли статус этих узлов — backup). Узел, выбранный в качестве мастер-узла, обладает наивысшим приоритетом в кластере, он отвечает на ARP-запросы клиентов и выполняет обработку и инспектирование пользовательского трафика. Резервные узлы не обрабатывают трафик, поступающий на виртуальные IP-адреса кластера, и находятся в режиме ожидания. При этом узлы, выступающие в кластере в роли резервных, могут обрабатывать трафик, который передается на их интерфейсы, не являющиеся кластерными.

На каждом из узлов кластера по умолчанию выбраны сетевые интерфейсы в зоне Cluster, которым назначены кластерные IP-адреса. Между кластерными интерфейсами передаются VRRP-объявления — сообщения, с помощью которых узлы обмениваются информацией о своем состоянии. На основании VRRP-объявлений оценивается связность кластера, и уточняются приоритеты всех узлов кластера. Также кластерные интерфейсы участвуют в синхронизации сессий между узлами кластера.

На другие сетевые интерфейсы узлов кластера назначаются виртуальные IP-адреса, на которые направляется трафик. В случае если мастер-узел стал недоступен, роль мастер-узла и все виртуальные IP-адреса переносятся на резервный узел с наибольшим IP-адресом либо — если настроены необходимые параметры — с наибольшим приоритетом. Этот узел продолжит обработку трафика.

Безусловный перенос роли мастер-узла на резервный узел происходит при следующих событиях:

Резервный узел не получает подтверждения того, что мастер-узел находится в сети, например если он выключен или отсутствует сетевая доступность узлов.
На узле настроена проверка доступа в интернет (см. раздел «Настройка шлюзов»), и ни через один из шлюзов нет доступа в интернет.

ПримечаниеЕсли проверка доступа в интернет настроена на каждом узле кластера и на всех узлах доступ в интернет отсутствует, перенос роли мастер-узла не выполняется, происходит прекращение обмена VRRP-сообщениями, и кластер отказоустойчивости приостанавливает работу.

Сбой в работе ПО UserGate SWG.

ПримечаниеДля уменьшения времени, требуемого сетевому оборудованию для перевода трафика на резервный узел при переключении, устройству UserGate SWG посылается служебное оповещение GARP (Gratuitous ARP), извещающее сетевое оборудование о смене MAC-адресов для всех виртуальных IP-адресов. Пакет GARP отсылается UserGate SWG каждую минуту, в том числе при переключении роли мастер-узла на резервный узел.

Ниже представлен пример сетевой диаграммы отказоустойчивого кластера в режиме «активный — пассивный». Интерфейсы настроены следующим образом:

Зона Trusted: IP1, IP2, IP3, IP4 и виртуальный cluster IP (VIP trusted).
Зона Untrusted: IP5, IP6, IP7, IP8 и виртуальный cluster IP (VIP untrusted).
Зона Cluster: IP9, IP10, IP11, IP12. Интерфейсы в зоне Cluster являются кластерными и используются для передачи VRRP-объявлений.

Оба виртуальных IP-адреса находятся на узле UG1. Если узел UG1 становится недоступным, то оба кластерных IP-адреса перейдут на следующий узел, который станет мастер-узлом, например на UG2.

Кластер отказоустойчивости «активный — активный»

В режиме работы кластера «активный — активный» один из межсетевых экранов выступает в роли мастер-узла, распределяющего трафик на все остальные узлы кластера. На каждом из узлов кластера выбираются сетевые интерфейсы, которым администратор назначает кластерные IP-адреса. Между кластерными интерфейсами передаются VRRP-объявления — сообщения, с помощью которых узлы обмениваются информацией о своем состоянии. На основании VRRP-объявлений оценивается связность кластера, а также уточняются приоритеты всех узлов кластера.

На другие сетевые интерфейсы узлов кластера назначаются виртуальные IP-адреса, на которые направляется трафик. Виртуальные IP-адреса всегда находятся на интерфейсах мастер-узла, поэтому мастер-узел получает ARP-запросы клиентов и отвечает на них, последовательно отдавая MAC-адреса всех узлов отказоустойчивого кластера, обеспечивая равномерное распределение трафика на все узлы кластера и учитывая при этом необходимость неразрывности пользовательских сессий.

ПримечаниеБалансировка трафика будет работать только в одном широковещательном домене. Например, если для клиентов виртуальный IP-адрес будет шлюзом по умолчанию, балансировка трафика будет работать, так как разным клиентам будут поочередно отдаваться разные MAC-адреса узлов. Но в случае если между UserGate SWG и клиентами находится маршрутизатор, балансировка работать не будет, так как ARP-запрос на виртуальный IP-адрес отправит только маршрутизатор и ему вернется MAC-адрес только одного из узлов, через который он и отправит весь трафик.

При переключении мастер-роли на дополнительный узел на него переносятся все виртуальные IP-адреса всех интерфейсов. Безусловное переключение роли происходит при следующих событиях:

Дополнительный узел не получает подтверждения того, что мастер-узел находится в сети, например если он выключен или отсутствует сетевая доступность узлов.
На узле настроена проверка доступа в интернет (см. раздел «Настройка шлюзов»), и ни через один из шлюзов нет доступа в интернет.
Сбой в работе ПО UserGate SWG.

ПримечаниеДля уменьшения времени, требуемого сетевому оборудованию для перевода трафика на дополнительный узел при переключении, UserGate SWG посылается служебное оповещение GARP (Gratuitous ARP), извещающее сетевое оборудование о смене MAC-адресов для всех виртуальных IP-адресов. В режиме «активный — активный» пакет GARP отсылается UserGate SWG только при переключении роли мастер-узла на дополнительный узел.

Ниже представлен пример сетевой диаграммы отказоустойчивого кластера в режиме «активный — активный». Интерфейсы настроены следующим образом:

Зона Trusted: IP1, IP2, IP3, IP4 и виртуальный cluster IP (VIP trusted).
Зона Untrusted: IP5, IP6, IP7, IP8 и виртуальный cluster IP (VIP untrusted).
Зона Cluster: IP9, IP10, IP11, IP12. Интерфейсы в зоне Cluster являются кластерными и используются для передачи VRRP-объявлений.

Оба виртуальных IP-адреса находятся на узле UG1. Если узел UG1 становится недоступным, то оба виртуальных IP-адреса перейдут на следующий узел, который станет мастер-узлом, например на узел UG2.

ПримечаниеДля корректной обработки трафика необходимо, чтобы обратный трафик от сервера к клиенту возвращался через тот же узел UserGate SWG, через который он был инициирован от клиента, то есть чтобы сессия пользователя всегда проходила через один и тот же узел кластера. Самое простое решение этой задачи — использование NAT, ведущего из сети клиента в сеть сервера (NAT из зоны Trusted в зону Untrusted).

Настройка кластера отказоустойчивости

Настройка кластера отказоустойчивости доступна только для узлов, входящих в кластер конфигурации.

Чтобы настроить кластер отказоустойчивости:

1. В разделе Настройки ➜ Сеть ➜ Зоны выберите зону, в которой планируется добавлять кластерные интерфейсы (зона Cluster на рисунках выше), и в окне Свойства сетевой зоны на вкладке Контроль доступа разрешите сервис VRRP.

2. В разделе Настройки ➜ Сеть ➜ Интерфейсы для каждого узла настройте интерфейсы для обмена VRRP-объявлениями между узлами кластера:

Выберите сетевой интерфейс, который будет участвовать в организации кластера.
В окне Свойства интерфейса на вкладке Общие установите флажок Включено и назначьте интерфейсу кластерную зону.
На вкладке Сеть добавьте IP-адрес, если он еще не был добавлен.

3. В разделе Настройки ➜ Консоль администратора ➜ Кластеры отказоустойчивости нажмите Добавить.

4. В окне Свойства кластера отказоустойчивости на вкладке Общие установите флажок Включено, введите название кластера и выберите режим кластера:

Активный — Пассивный (значение по умолчанию) — трафик обрабатывается только мастер-узлом и переводится на резервный узел в случае, если основной недоступен.
Активный — Активный — нагрузка распределяется мастер-узлом на остальные узлы кластера.

5. На вкладке Узлы в блоке Доступные узлы выберите от двух до четырех узлов, затем в блоке Настройка кластера назначьте одному из узлов роль мастер-узла.

ПримечаниеЕсли установлен флажок «Не учитывать приоритет при смене роли мастер-узла», понижение приоритета мастер-узла учитываться не будет, а переключение мастер-роли на резервный узел будет происходить только в случае, если основной узел выйдет из строя.

6. На вкладке Виртуальные IP-адреса нажмите Добавить и назначьте интерфейсам узлов кластера, не участвующим в организации кластера и находящимся в одной зоне, общий виртуальный IP-адрес, на который будет направляться трафик. (На рисунках выше это один виртуальный IP-адрес для интерфейсов в зоне Trusted и еще один для интерфейсов в зоне Untrusted.)

7. Если необходимо, на вкладке Общие в блоке Режим отправки служебного трафика выберите режим обмена служебным трафиком между узлами кластера.

ПримечаниеДоступность режима «Юникаст» зависит от выбранного режима работы кластера (см. таблицу ниже).

8. Если необходимо, настройте остальные параметры (см. таблицу ниже).

9. Сохраните изменения. В созданном кластере отказоустойчивости одному из узлов будет назначена роль мастер-узла, а на его сетевой интерфейс будет назначен указанный виртуальный IP-адрес.

10. Укажите виртуальный IP-адрес для узлов auth.captive, logout.captive, block.captive, ftpclient.captive. Если вы хотите использовать авторизацию с помощью captive-портала, необходимо, чтобы системные имена узлов auth.captive и logout.captive, которые используются процедурами авторизации в Captive, преобразовывались (resolve) в IP-адрес, назначенный в качестве кластерного виртуального адреса. Более детально эти параметры описаны в разделе «Общие настройки».

В таблице описаны дополнительные параметры кластера отказоустойчивости.

Параметр	Описание
Вкладка Общие
Описание	Описание кластера отказоустойчивости
Идентификатор виртуального маршрутизатора (VRID)	Идентификатор, уникальный для каждого VRRP-кластера в локальной сети. Если в сети нет сторонних VRRP-кластеров, рекомендуется оставить значение по умолчанию
Режим отправки служебного трафика	Выбор режима обмена служебным трафиком между узлами кластера: Мультикаст — многоадресная передача сообщений синхронизации сессий и VRRP-объявлений. По умолчанию для отправки VRRP-объявлений назначены интерфейсы кластера конфигурации. Вы можете выбрать другие интерфейсы. Юникаст — одноадресная передача сообщений синхронизации сессий и VRRP-объявлений между мастер-узлом и резервным узлом. При выборе этого способа передачи следует указать IP-адреса и интерфейсы, по которым будет происходить общение между узлами. Доступно только в режиме работы кластера «активный — пассивный» после выбора узлов кластера на вкладке Узлы
Интервалы отправки и задержки	Параметры переключения роли мастер-узла на резервный узел: Периодичность VRRP-объявлений — интервал в секундах между VRRP-объявлениями, в которых мастер-узел сообщает остальным узлам о своем состоянии. Счетчик недоступности — количество интервалов, в течение которых резервный узел не получает подтверждения того, что мастер-узел находится в сети. По достижении этого значения начнется переключение роли мастер-узла на резервный узел. Задержка смены роли по приоритету — время, на которое будет задержано переключение роли после того, как приоритет мастер-узла понизится. Эта задержка предоставляет время для сбора информации (например, о маршрутах) и позволяет избежать сбоев в работе сразу после переключения роли мастер-узла
Использовать виртуальный MAC	Если флажок установлен и на соответствующей вкладке параметров кластера отказоустойчивости назначены виртуальные IP-адреса, узлу с ролью мастер-узла назначается виртуальный MAC-адрес кластера. После этого в разделе Настройки ➜ Сеть ➜ Интерфейсы отобразится интерфейс VMAC. В случае переноса мастер-роли на резервный узел этот MAC-адрес сохраняется, что позволяет избежать задержек в передаче трафика. Доступно только в режиме работы кластера «активный — пассивный»
Разрешить транзит трафика через пассивные узлы	Если флажок установлен, резервный узел будет обрабатывать транзитный трафик, который поступает на его интерфейсы. В целях безопасности вы можете запретить обработку этого трафика, при снятом флажке он будет отбрасываться. Отключение транзита трафика доступно только в режиме работы кластера «активный — пассивный»
Вкладка Синхронизация сессий
Синхронизировать сессии TCP, SCTP и DCCP	Включение и отключение синхронизации пользовательских сессий между узлами по протоколам TCP, SCTP, DCCP
Синхронизировать сессии UDP и ICMP	Включение и отключение синхронизации пользовательских сессий между узлами по протоколам UDP и ICMP. Доступно, если установлен флажок Синхронизировать сессии TCP, SCTP и DCCP
Мультикаст-идентификатор	Если в одном кластере конфигурации создано несколько кластеров отказоустойчивости, для синхронизации сессий будет использоваться мультикастовый IP-адрес, определяемый данным параметром. Для каждой группы кластеров отказоустойчивости, в которой должна поддерживаться синхронизация сессий, требуется установить уникальный идентификатор. Доступно, если установлен флажок Синхронизировать сессии TCP, SCTP и DCCP и на вкладке Общие выбран мультикастовый режим доставки
Интерфейсы синхронизации узла	Выбор интерфейсов, через которые будет выполняться синхронизация пользовательских сессий в мультикастовом режиме. Важно!В свойствах зоны, в которой находятся выбранные интерфейсы, необходимо разрешить синхронизацию сессий. Доступно, если установлен флажок Синхронизировать сессии TCP, SCTP и DCCP и на вкладке Общие выбран мультикастовый режим доставки
Исключенные из синхронизации IP-адреса	Список IP-адресов, с которыми отключена синхронизация всех пользовательских сессий в мультикастовом режиме. Доступно, если установлен флажок Синхронизировать сессии TCP, SCTP и DCCP и на вкладке Общие выбран мультикастовый режим доставки

Диагностика узлов кластера отказоустойчивости

Доступность узлов кластера определяется в том числе исходя из результатов диагностики состояния узлов. По умолчанию выполняется проверка состояния узлов кластера, локального DNS-сервера, прокси-сервера и кластерных интерфейсов узлов. Дополнительно вы можете например включить диагностику шлюзов или проверку доступа к сервисам, развернутым в ИТ-инфраструктуре, через узлы кластера.

Результаты диагностики влияют на условия переноса роли мастер-узла на резервный узел. По умолчанию перенос роли происходит без учета приоритета узлов. Например, при отключении одного из сетевых интерфейсов мастер-узла весь мастер-узел считается недоступным.

Вы можете настроить параметры таким образом, чтобы перенос роли мастер-узла зависел от понижения его приоритета при отключении одного или нескольких кластерных интерфейсов. Перенос роли мастер-узла на резервный узел произойдет, если приоритет последнего окажется выше приоритета мастер-узла. По умолчанию приоритет, назначенный мастер-узлу, равен 250, приоритет резервного узла — 249. Приоритет узла уменьшается на 2 для каждого кластерного интерфейса, который физически не подключен к сети. Соответственно, если на кластере отказоустойчивости, состоящем из двух узлов, один из интерфейсов на мастер-узле будет физически отключен от сети, резервный узел станет мастер-узлом (при условии, что на резервном узле все кластерные интерфейсы подключены к сети). В таком случае приоритет мастер-узла будет равен 248, приоритет резервного — 249. При восстановлении физического подключения на первоначальном мастер-узле этот узел снова станет мастер-узлом, поскольку его приоритет вернется в значение 250.

ПримечаниеОтключение одного или нескольких кластерных интерфейсов на резервном узле также будет понижать его приоритет. Тем не менее этот резервный узел может стать мастер-узлом при безусловном переключении роли или в случае, если приоритет мастер-узла станет меньше приоритета резервного узла.

Чтобы настроить диагностику узлов кластера:

1. В разделе Настройки ➜ Консоль администратора ➜ Кластеры отказоустойчивости выберите кластер и нажмите Редактировать.

2. В окне Свойства кластера отказоустойчивости выберите вкладку Диагностика.

3. Установите флажок Проверка шлюзов и выберите, считать шлюз недоступным или понизить приоритет узла, если результаты проверки будут неудовлетворительными.

ПримечаниеЧтобы помимо проверки самих шлюзов также выполнялась проверка доступа в интернет, необходимо включить проверку сети. Подробнее об этом — в разделе «Настройка шлюзов».

4. Настройте параметры проверки доступности шлюзов:

Периодичность запуска проверки — регулярная проверка шлюзов через указанный промежуток времени.
Счетчик недоступности — количество последовательных неудовлетворительных результатов проверки, после которых шлюз признается недоступным или приоритет узла понижается.
Счетчик доступности — количество последовательных положительных результатов проверки, подтверждающее, что работоспособность шлюза восстановлена и узел можно признать доступным или повысить его приоритет.

5. Установите флажок Проверка ресурсов и выберите, считать узел недоступным или понизить приоритет узла, если проверка покажет, что указанные сервисы, развернутые в ИТ-инфраструктуре, недоступны.

6. Нажмите Проверяемые ресурсы и укажите IP-адреса или FQDN тех ресурсов, доступ к которым будет проверяться.

7. Настройте параметры проверки доступности ресурсов:

Периодичность запуска проверки — регулярная проверка ресурсов через указанный промежуток времени.
Счетчик недоступности — количество последовательных результатов проверки, после которых узел признается недоступным или его приоритет понижается.
Счетчик доступности — количество последовательных положительных результатов проверки, подтверждающее, что доступ к ресурсу восстановлен и узел можно признать доступным или повысить его приоритет.

8. Установите флажок Проверка интерфейсов, нажмите Настройки и настройте следующие параметры:

Для каждого из кластерных интерфейсов выберите действие, которое будет применено к узлу в случае недоступности интерфейса.
Если необходимо отслеживать состояние сетевых интерфейсов, на которые назначены виртуальные IP-адреса, нажмите Добавить, выберите соответствующие сетевые интерфейсы и действия для них в случае недоступности.

9. Сохраните изменения.

Настройка кластера отказоустойчивости в облачной среде Yandex Cloud

Вы можете настроить кластер отказоустойчивости UserGate SWG в сервисе Yandex Cloud. Кластер отказоустойчивости, развернутый в облаке, может включать в себя только два узла, работающих в режиме «активный — пассивный», и поддерживает обмен служебными VRRP-объявлениями в юникаст-режиме.

Работа кластера отказоустойчивости в облачной среде возможна при соблюдении всех следующих условий:

В кластере только два узла.
Выбран режим работы кластера «активный — пассивный».
Обмен служебным трафиком между узлами кластера выполняется в юникаст-режиме.
Отключено использование виртуального MAC-адреса.
Интерфейсам узлов кластера не назначены виртуальные IP-адреса.
Отключена синхронизация пользовательских сессий.
Маршрутизация входящего трафика выполняется внешним балансировщиком.
Обеспечен доступ к таблицам маршрутизации Yandex Cloud и к API для работы с виртуальным частным облаком.

Перед тем как настроить параметры работы кластера UserGate SWG, подготовьте виртуальные машины в облачной среде:

1. Создайте в Yandex Cloud сервисный аккаунт с ролью vpc.privateAdmin.

2. Разверните в Yandex Cloud две виртуальные машины UserGate SWG и объедините их в кластер конфигурации.

ПримечаниеСервис Yandex Cloud поддерживает развертывание виртуальных машин как в одной сетевой зоне, так и в разных. Подробнее об этом — в справке сервиса.

3. В веб-интерфейсе сервиса Yandex Cloud в параметрах каждой виртуальной машины добавьте созданный сервисный аккаунт.

4. Создайте таблицу маршрутизации Yandex Cloud. Когда кластер отказоустойчивости будет настроен, UserGate SWG передаст в эту таблицу IP-адрес сетевого интерфейса мастер-узла, через который будет направляться трафик. В случае если мастер-узел выйдет из строя, в таблицу статической маршрутизации Yandex Cloud будет передан IP-адрес резервного узла, и трафик перенаправится на этот IP-адрес.

Чтобы настроить кластер отказоустойчивости в облачной среде:

1. В разделе Настройки ➜ Сеть ➜ Зоны выберите или создайте зону для кластера и в окне Свойства сетевой зоны на вкладке Контроль доступа разрешите сервис VRRP.

Выберите сетевой интерфейс, который будет участвовать в организации кластера.
В окне Свойства интерфейса на вкладке Общие назначьте интерфейсу кластерную зону.
На вкладке Сеть добавьте IP-адрес, если он еще не был добавлен.
Убедитесь, что на вкладке Общие установлен флажок Включено.

3. В разделе Настройки ➜ Консоль администратора ➜ Кластеры отказоустойчивости нажмите Добавить.

4. В окне Свойства кластера отказоустойчивости на вкладке Узлы в блоке Доступные узлы выберите виртуальные машины, развернутые в Yandex Cloud, затем в блоке Настройка кластера назначьте одной из виртуальных машин роль мастер-узла.

5. Убедитесь, что на вкладке Виртуальные IP-адреса интерфейсам узлов кластера не назначены виртуальные IP-адреса.

6. На вкладке Общие установите флажок Включено, введите название кластера и выберите режим кластера Активный — Пассивный.

7. В качестве режима отправки служебного трафика выберите Юникаст и нажмите Настройки.

8. В окне Настройка интерфейсов для юникаст-трафика в блоке Передача VRRP-объявлений выберите интерфейсы, которые были настроены на шаге 2, укажите их IP-адреса и сохраните изменения.

9. Убедитесь, что на вкладке Общие снят флажок Использовать виртуальный MAC.

10. Убедитесь, что на вкладке Синхронизация сессий сняты флажки Синхронизировать сессии TCP, SCTP и DCCP и Синхронизировать сессии UDP и ICMP.

11. На вкладке Настройка облака выберите в качестве облачного провайдера Yandex Cloud.

12. В блоке Переключение маршрута нажмите Добавить и в окне Свойства переключения маршрута настройте параметры, в соответствии с которыми в таблицу статической маршрутизации будет передаваться IP-адрес мастер-узла:

В поле Таблица маршрутизации укажите идентификатор созданной ранее таблицы статической маршрутизации Yandex Cloud.
В поле Префикс назначения укажите префикс маршрута по умолчанию для таблицы статической маршрутизации Yandex Cloud.
В поле <имя_узла_кластера_1> для первого узла кластера укажите IP-адрес интерфейса, через который доступна внутренняя сеть.
В поле <имя_узла_кластера_2> для второго узла кластера укажите IP-адрес интерфейса, через который доступна внутренняя сеть, и сохраните изменения параметров переключения маршрута.

13. Сохраните изменения.

После сохранения изменений в таблицу статической маршрутизации Yandex Cloud с указанным идентификатором будут переданы префикс назначения и IP-адрес того узла, которому на вкладке Узлы назначена роль мастер-узла. Трафик будет направлен на IP-адрес мастер-узла.

Особенности настройки кластера отказоустойчивости с узлами в разных зонах Yandex Cloud

В зависимости от топологии и других особенностей ИТ-инфраструктуры вы можете настроить кластер отказоустойчивости, в котором узлы UserGate SWG будут располагаться в разных зонах Yandex Cloud. В этом случае, помимо общей настройки кластера, для каждого из узлов необходимо указать статические маршруты до подсети, находящейся за узлом в другой зоне. В противном случае активный узел кластера не сможет передавать ответы на запросы, поступающие из подсети в другой зоне.

Для каждого узла кластера выполните следующие действия:

1. В разделе Настройки ➜ Сеть ➜ Виртуальные маршрутизаторы нажмите Добавить.

2. В раскрывающемся списке выберите Статические маршруты и нажмите Добавить.

3. В окне Свойства маршрута укажите его название, установите флажок Включено.

4. Убедитесь, что установлен тип маршрута Unicast.

5. В поле Адрес назначения укажите подсеть за другим узлом кластера, на которую будет указывать маршрут.

6. Задайте IP-адрес шлюза, через который указанная подсеть будет доступна. Этот IP-адрес должен быть доступен с узла, для которого настраивается маршрут.

7. Выберите сетевой интерфейс, через который будет добавлен маршрут. Если оставить значение Автоматически, UserGate SWG сам определит интерфейс, исходя из параметров IP-адресации сетевых интерфейсов.

8. Сохраните изменения.

Просмотр информации о кластере отказоустойчивости

Вся информация о кластере доступна на странице Кластеры отказоустойчивости. Вы можете отслеживать состояние кластера отказоустойчивости и узлов, входящих в него.

Статусы кластера отказоустойчивости:

Зеленый: кластер доступен.
Оранжевый: неопределенное состояние кластера, как минимум один узел не участвует в работе кластера.
Желтый треугольник: нет связи как минимум с одним узлом кластера, узел перезагружается или вышел из строя.

Статусы узлов в кластере отказоустойчивости:

Зеленый: узел кластера доступен.
Оранжевый: узел работоспособен, но недоступен в кластере.
Желтый треугольник: узел перезагружается или вышел из строя.

Также в веб-консоли выбранного узла на странице Кластеры отказоустойчивости вы можете временно вывести этот узел из кластера, например для планового обслуживания. Для этого в блоке Узлы необходимо включить Приостановить работу.
