Схема предназначена для подготовки среды тестирования. Схемы могут быть созданы независимо от существующей инфраструктуры и использоваться для моделирования и проверки новых сценариев. На основе одной схемы возможно развернуть несколько стендов для тестирования разных конфигураций одного устройства. Поддерживается клонирование, импорт и экспорт схем, а также поиск по названию и тегам.

ПримечаниеuInfraTwin поддерживает создание схем для тестирования следующих устройств: UserGate NGFW, UserGate WAF, UserGate DCFW и UserGate SWG.

Чтобы создать схему:

1. Перейдите в раздел Управление качеством ➜ Схемы и нажмите Добавить ➜ Новая схема.

ПримечаниеВы также можете создать временную схему, например для предварительного планирования или обсуждения. Эта схема не будет добавлена в список схем, если только на этапе редактирования схемы вы не решите сохранить ее.

2. В окне Добавить схему введите название схемы и при необходимости описание.

3. Выберите модуль, указывающий, для каких целей создается схема.

4. Выберите уровень доступа к схеме.

5. Если необходимо, укажите теги и нажмите Добавить. Схема будет добавлена в список, и откроется страница редактирования схемы.

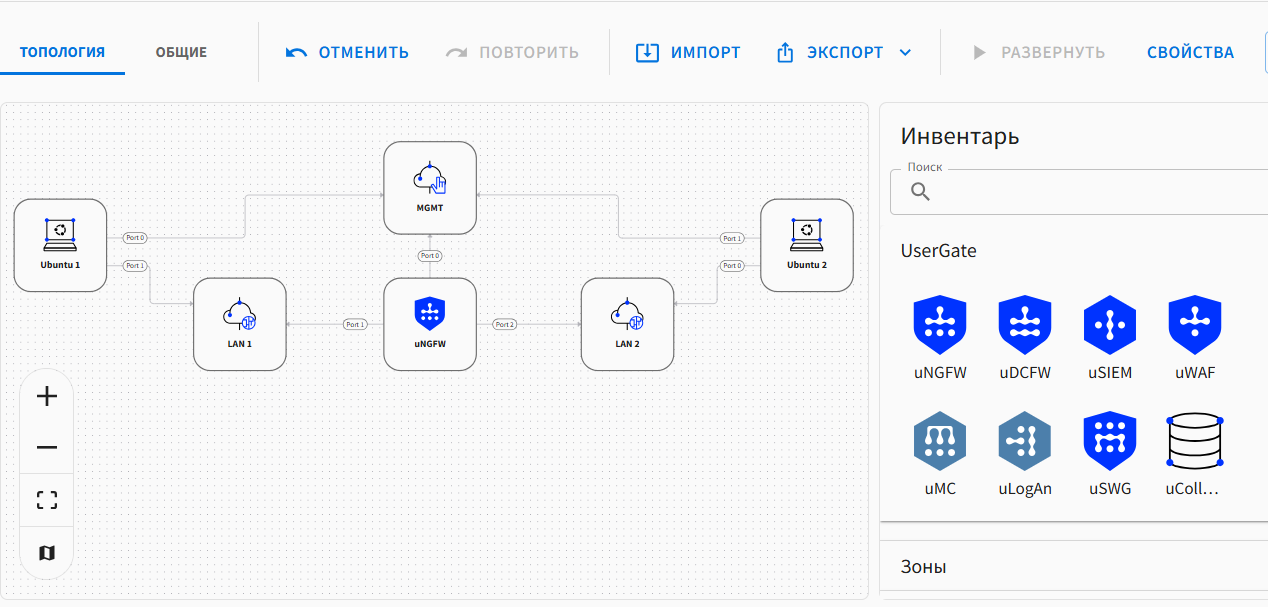

6. На вкладке Топология соберите схему из сетевых элементов, расположенных в панели справа:

Из области Инвентарь перетащите нужные элементы в область редактирования схемы. Помимо устройств UserGate в схему можно добавлять сервер Active Directory, генератор трафика Cisco TRex, узлы с различными ОС и т. д.
Удерживая левую кнопку мыши, нарисуйте связи между портами узлов устройств, а также связи с другими элементами, не имеющими портов. Например, объедините два узла UserGate NGFW в кластер.
Для управления и настройки сетевого элемента схемы нажмите на него. Появится контекстное меню, в котором доступны клонирование, настройка и удаление элемента. По нажатию на значок настройки откроется окно параметров этого элемента. Например, для UserGate NGFW в этом окне вы можете указать параметры системы, изменить название, добавить или удалить порты, назначить им IP-адреса, выбрать тип устройства (аппаратное или виртуальное).

ПримечаниеЕсли узел в схеме настраивается как аппаратное устройство, в окне параметров на вкладке «Тип» из списка следует выбрать нужное устройство. Вместе с ним на схему будет загружен заранее настроенный участок инфраструктуры. Таким образом, вы можете настроить схему, в которой взаимодействуют виртуальное и физическое устройства.

В параметрах элемента UserGate, Windows или Cisco при необходимости перейдите на вкладку Параметры и выберите заранее подготовленные скрипты для автоматической настройки устройства при развертывании стенда. Подробнее о скриптах — в разделе «Использование пользовательских скриптов».
Если необходимо удалить ранее созданную связь между элементами, выберите элемент и нажмите Delete.

Важно!При настройке участка сети, в которой расположен узел управления (MGMT), в параметрах элемента MGMT следует выбирать тип зоны static. В противном случае схема не будет развернута.

7. Нажмите Сохранить.

Теперь созданную схему можно использовать для развертывания стенда.

В режиме просмотра схем в виде списка вы можете выполнять дублирование, экспорт или импорт схемы. В «плиточном» режиме просмотра те же действия доступны из контекстного меню каждой схемы.
